企業局飯梨川第一発電所

企業局電気事業工業用水道事業水道事業工業団地決算、業務環境保全地域貢献地域活動施設見学高野山風力発電斐伊川水道水質情報発電情報





 飯梨川は、島根県東部の中国山脈に源を発し、東比田川、宇波川、山佐川などの支流を集めて中海に注ぐ、流路延長約40km、流域面積208kmの河川です。

 飯梨川第一発電所は、安来市広瀬町布部地内において昭和43年4月に運転開始した発電所で、上流約3.4km地点に洪水調整・発電・都市用水の供給を目的に建設された布部ダムの、常時満水位からの最大有効落差98.96mを利用して、最大使用水量3.70m/s、最大出力3,000kWの発電をしています。

 その後、老朽化が進んだため平成27年(2015)年から令和3年(2021)年にかけてリニューアル工事により水車発電機・水圧鉄管の更新を行いました。



飯梨川第一発電所全景

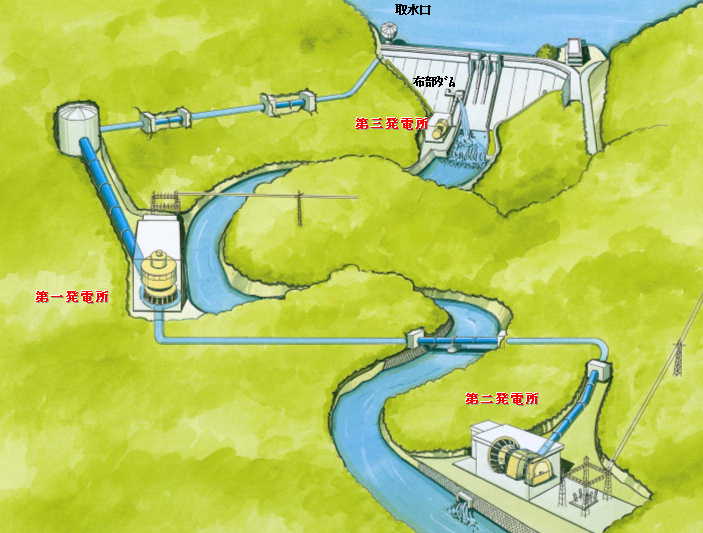

飯梨川水系図



諸元



要目



  • 発電所名:飯梨川第一発電所
  • 発電所位置:安来市広瀬町布部458
  • 使用河川名:斐伊川水系飯梨川
  • 認可最大出カ:3,000kW
  • 発電型式:ダム水路式
  • 最大有効落差:98.96m
  • 最大使用水量:3.70m3/s
  • 送電系統:飯梨川線、菅原連絡線(6.6kV)を経て菅原変電所に接続
  • 運転開始年月日:昭和43年4月1日(昭和42年12月1日一部運転)
  • 制御方式:遠方監視制御



土木工作物



  • 貯水池

 全容量:7,100,000m3
有効容量:5,000,000m3
利用水深:16.40m
湛水面積:386,000m2

  • ダム(布部ダム)

 型式:重力式コンクリ-トダム

 頂長及び高さ:190.00m55.9m

  • 導水路

 総亘長:3,161.650m

 種類及び構造:圧力隧道(馬蹄型)

  • 水鉄圧管

 径:上部1.35m下部0.80m
延長:223.420m





主要機器



  • 水車

 種類:フランシス水車
型式:竪軸単輪単流渦巻型
最大出力:3,157kW
使用水量:3.70m3/s
回転数:720rpm

  • 発電機

 種類:交流三相同期発電機
型式:竪軸回転界磁型
定格出力:3,200kVA
変圧器容量:3,500kVA

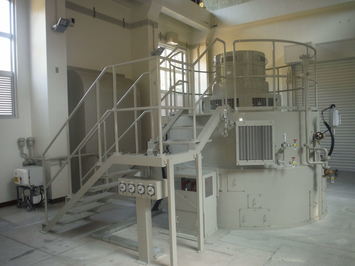

飯梨川第一発電所発電機
