田井発電所

田井発電所は、雲南市吉田町曽木地内において、昭和32年に運転を開始した水力発電所です。
平成28年8月に島根県企業局が雲南市から譲り受けて運転を継続してきましたが、運転開始から60年以上経過し、施設の老朽化が進んでいることから、平成30年10月に施設の再整備を行うリニューアル工事に着手し、令和元年12月に運転を再開しました。
リニューアル工事では、発電所建物や水車・発電機など電気設備の更新と導水路等の補修工事を行い、最大出力を100kWから110kWに増強しました。

諸元

要目

  • 発電所名:田井発電所
  • 発電所位置:雲南市吉田町曽木520番地4
  • 使用河川名:斐伊川水系深野川、矢入川
  • 認可最大出力:110kW
  • 発電型式:水路式
  • 最大有効落差:22.3m
  • 最大使用水量:0.595m3/s
  • 運転開始年:昭和32年

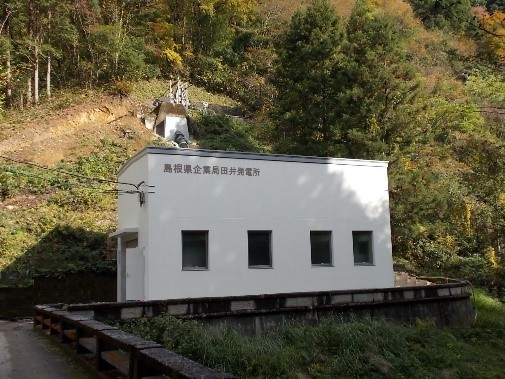

発電所外観





土木工作物

  • 貯水池(流込型式)
  • ダム(深野川堰堤、矢入川堰堤)

 型式:アーチ式ダム、重力式コンクリートダム

  • 導水路

 総亘長:1,769.6m

 種類及び構造:蓋渠、水路橋

  • 水圧鉄管

 内径:0.60m

 延長:30.4m

主要機器

  • 水車

 種類:フランシス水車

 型式:横軸単輪単流渦巻型

 最大出力:116kW

 回転数:900rpm

  • 発電機

 種類:交流三相誘導発電機

 型式:全閉外扇型かご形回転子

 定格出力:110kW

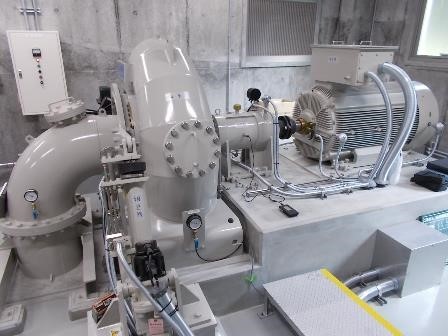

水車発電機
