浜田川発電所

○企業局浜田川発電所の廃止について

 浜田川総合開発事業に係る浜田ダム再開発に伴い、平成27年3月31日をもって企業局浜田川発電所を廃止しました。



浜田川は、島根県の西部にあり、浜田市街を貫流し日本海に注ぐ、流路延長約20km、流域面積62kmの河川です。

浜田川発電所は、浜田市河内町地内において昭和38年4月に運転開始した発電所で、上流約1.5km地点に洪水調節・発電用水の供給を目的に建設された浜田ダムの、常時満水位からの最大有効落差111.64mを利用して、最大使用水量2.30m/s、最大出力2,000kW、年間発電電力量約830万kWhの発電をしています。

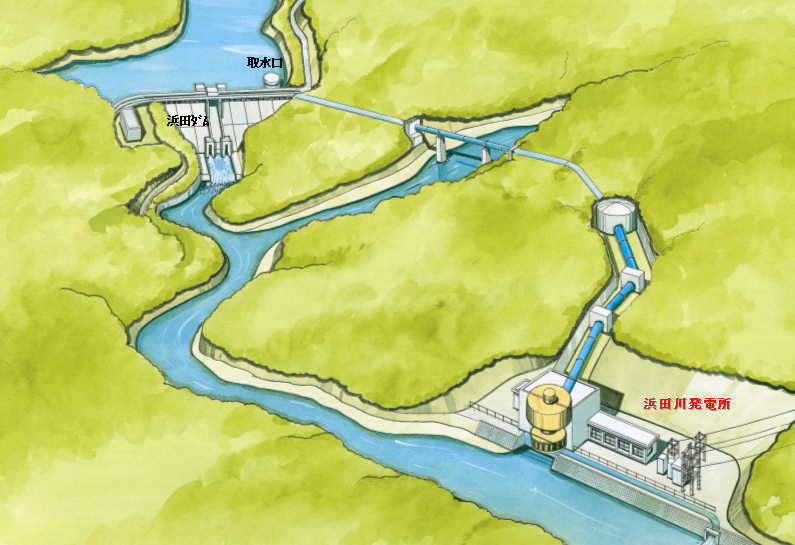

浜田川水系





諸元

要目

  • 発電所名:浜田川発電所

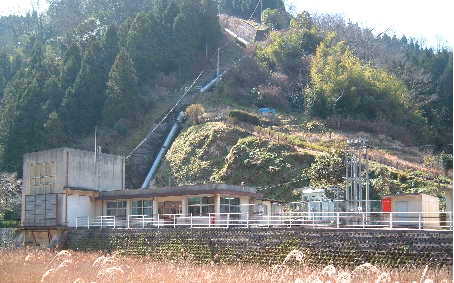

  • 発電所位置:浜田市河内町1968浜田川写真
  • 使用河川名:浜田川水系浜田川
  • 認可最大出力:2,000kW
  • 発電型式:ダム水路式
  • 最大有効落差:111.64m
  • 最大使用水量:2.30m3/s
  • 送電系統:浜田川送電線を経て浜田変電所(6.6kV)に接続
  • 運転開始年月日:昭和38年4月1日



  • 制御方式:遠方監視制御



土木工作物

  • 貯水池

 全容量:5,000,000m3

 有効容量:4,350,000m3

 利用水深:24.9m

 湛水面積:270,000m2

  • ダム(浜田ダム)

 型式:重力式コンクリートダム

 頂長及び高さ:184.25m、58.0m

  • 導水路

 総亘長:1,480.676m

 種類及び構造:馬蹄型圧力隧道

  • 水圧鉄管

 径:上部1.1m下部1.2m

 延長:228.798m

主要機器

  • 水車

 種類:フランシス水車

 型式:竪軸単輪単流渦巻型

 最大出力:2,200kW

 使用水量:2.30m3/s

 回転数:900rpm

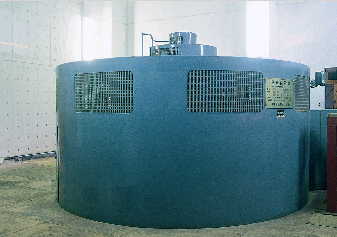

  • 発電機浜田川発電機

 種類:交流三相誘導発電機

 型式:竪軸籠型閉鎖風洞換気型

 定格出力:2,000kW

 変圧器容量:2,350kVA
