島根県企業局・飯梨川第三発電所

企業局電気事業工業用水道事業水道事業工業団地決算、業務環境保全地域貢献地域活動施設見学高野山風力発電斐伊川水道水質情報発電情報

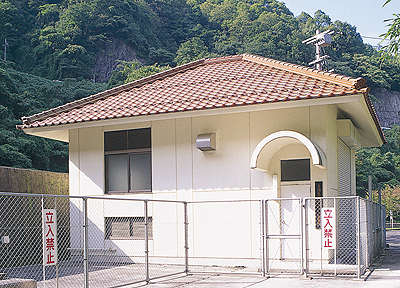

 飯梨川第三発電所は、安来市広瀬町布部地内の布部ダム直下において平成3年4月に運転開始した発電所で、布部ダムからの放流量を利用して、最大使用水量0.80m/s、最大出力250kWの発電をしています。

諸元



要目

飯梨川第三発電所

  • 発電所名:飯梨川第三発電所
  • 発電所位置:安来市広瀬町布部2009
  • 使用河川名:斐伊川水系飯梨川
  • 認可最大出カ:250kW
  • 発電型式:ダム式
  • 最大有効落差:42.40m
  • 最大使用水量:0.80m3/s
  • 送電系統:比田線、坊床支線、布部ダム分線(6.6kV)に接続
  • 運転開始年月日:平成3年4月26日
  • 制御方式:遠方監視制御



土木工作物

水車発電機

  • 貯水池全容量:7,100,000m3
    有効容量:5,000,000m3
    利用水深:16.40m
    湛水面積:386,000m2
  • ダム型式(ダム名):重力式コンクリートダム(布部ダム)
    頂長及び高さ:190.00m55.9m
  • 水鉄圧管:上部0.70m下部0.47m
    延長73.095m

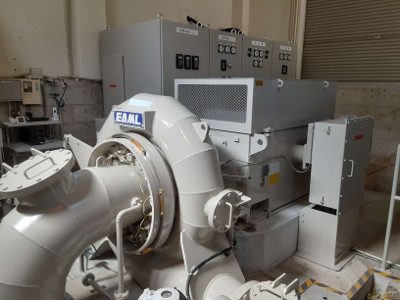

主要機器

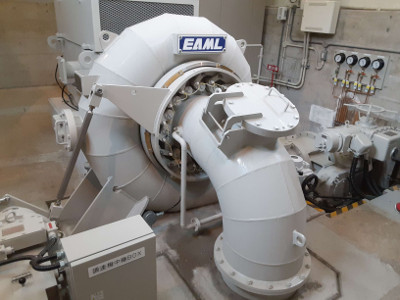

  • 水車:フランシス水車
    型式横軸単輪単流渦巻型
    最大出力275kW
    使用水量0.80m3/s
    回転数900rpm
  • 発電機:交流三相誘導発電機
    型式横軸籠型回転子型

 定格出力250kW
