平成21年3月16日（月）・17日（火）に島根県芸術文化センター「グラントワ」において、シンポジウム『石見銀山に学ぶ「環境との共生」と流水型ダムへの取り組み』を開催しました。

シンポジウムの概要はこちらをご覧ください（PDFファイル1.3MB）

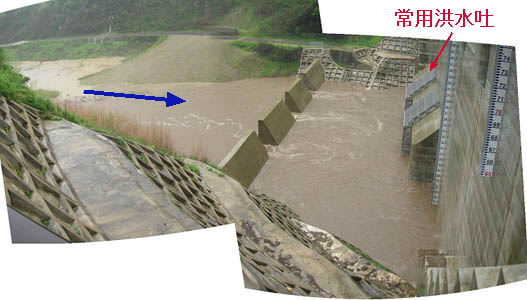

【上流側から下流側を望む】

【下流側から上流側から望む】

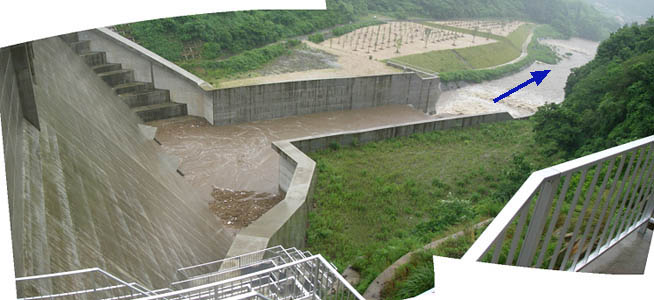

• ダムへの流入量約１００トン（流入量＝放流量）

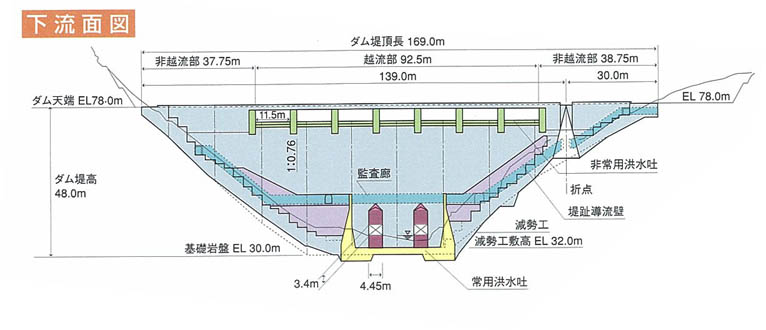

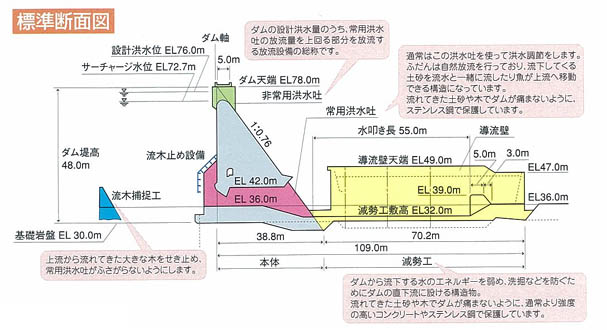

益田川ダムの大きな特徴は、常用洪水吐（ゲートなし、２孔）を河床部に設置したことです。そのため、平常時は貯水池に貯留せず流下してくる土砂を流水と一緒に下流に排砂し、また、益田川に生息する魚類がダム上流に遡上することが可能な構造となっています。

益田川ダムの場合、上流部の地形および河岸の整備状況から想定される流木発生量は少なく、また模型実験の結果等から常用洪水吐閉塞の危険性は低いと考えています。

しかし、万一、常用洪水吐が閉塞すれば、洪水調節機能および排砂機能が阻害されることになるため、洪水調節機能と排砂機能を両立させることを目的として、常用洪水吐を閉塞させるような流木を補足し、かつ、補足されない小流木、塵芥、土砂等についてはすみやかに流下させることを念頭に置いた流木止設備（流木補足工＋流木閉塞防止設備）を設置しています。

なお、完成後、実際に常用洪水吐が流木や土砂等により閉塞した事例はありません。

　流木止設備の構造は、以下のとおりです。

　１．流木補足工

　構造：透過型砂防ダム

　透過部：スリット4.5m×10m×3箇所

　堤高：14.28m

　堤頂長：69.25m

　堤頂幅：1m

　２．流木閉塞防止設備

　型式：ステンレス鋼製バースクリーン

　使用材料：SUS304

　最大流量：320m3/s（1門）

　設置数：2箇所

　バーピッチ：200mmピッチ等間隔

　バーピッチは流域内の河道で確認された流木の平均径φ300（平均長約10m）よりも小さいものとしている。

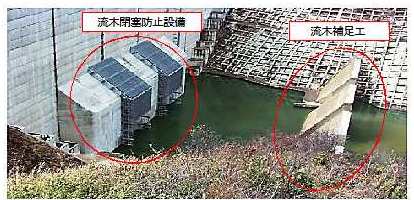

流木止め設備（流木閉塞防止設備+流木補足工）

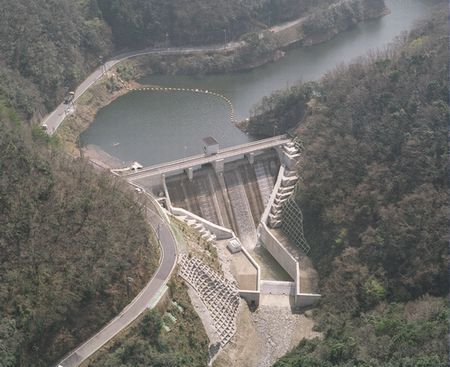

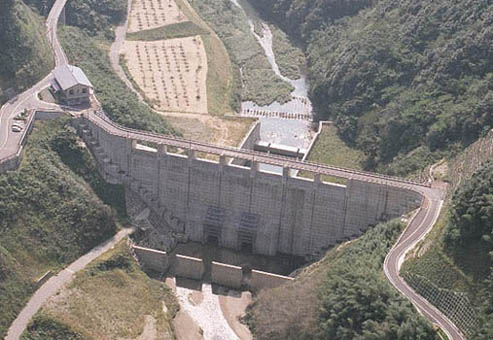

笹倉ダムは、昭和３５年から昭和４１年にかけて農地防災ダムとして建設されましたが、益田川及び支川波田川の既得取水の安定化と河川環境の保全などに必要な流量を確保するため再開発を実施しました。

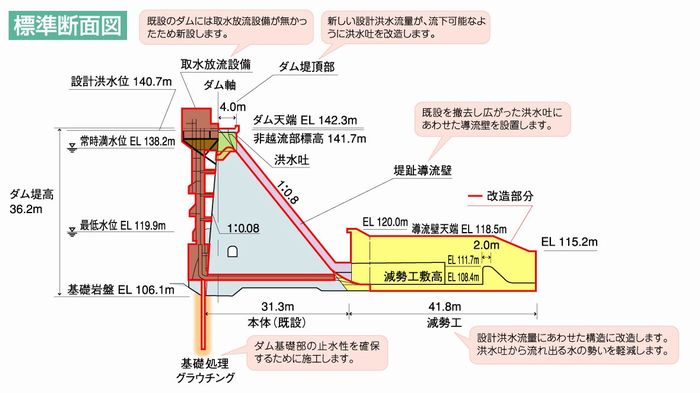

再開発：堤頂部の改造、堤趾導流壁・減勢工の改造、右岸堤体取付部の延長、取水放流設備の新設、基礎処理の実施

笹倉ダムの再開発は、常時貯水していない既設の農地防災ダムを利水専用ダム（常時貯水）に改造し、既得取水の安定化と河川環境の保全などに必要な流量を確保します。

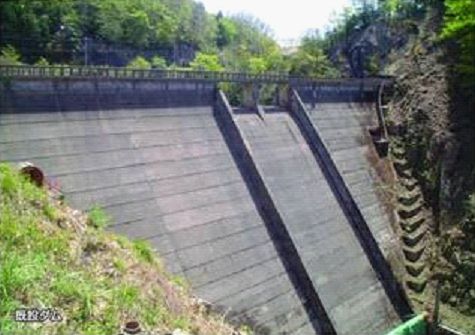

再開発前（農地防災ダム）

再開発後（利水専用）
