銚子ダム

ダムの紹介

銚子ダム全景

▲なみなみと水を湛える銚子ダム(平成12年撮影)

※貯水池は「伊賀湖」と名付けられました。

ダムの位置

 日本海に浮かぶ島根県隠岐諸島・島後(どうご)の八尾川水系支川の銚子川上流にあり、島の玄関口である西郷港から国道485号を経由し中村地区方面に向けた県道中村津戸港(なかむらつどこう)線沿いです(島根県隠岐郡隠岐の島町原田)。

ダムの位置

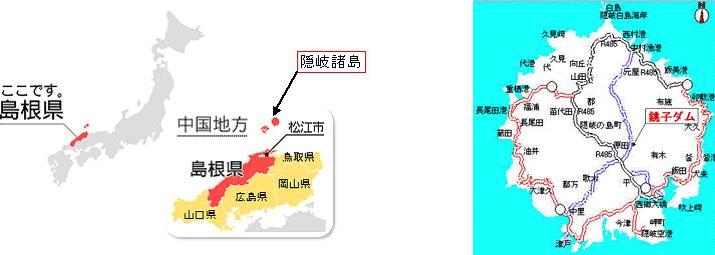

▲銚子ダムのある島根県隠岐郡隠岐の島町の位置(右は隠岐諸島・島後の拡大図)

ダムの建設

 隠岐の島町(旧西郷町)の治水及び水道用水の確保に応えるため、多目的ダムとして計画され、昭和45年からの予備調査、昭和62年度からの実施計画調査を経て、平成2年度に建設に着手し、総事業費171億円をかけて平成11年度に完成しました。平成12年4月から運用を開始しています。

ダムの型式・規模など

 堤高39.7m、堤頂長185.0m、総貯水容量2,530,000m3(有効貯水容量2,350,000m3)の重力式コンクリートダムです。洪水調節は、平成3年9月豪雨にもとづき、ダム地点で計画高水(たかみず)流量毎秒95m3のうち毎秒89m3の水をカットし、八尾川沿川地域の水害を防止する自然調節方式のダムです(詳しくは下記PDFを参照してください)。

 ダムの諸元(外部サイト)

八尾川について

 八尾川はその源を横尾山(標高576.8m)に発し、途中、銚子川、有木川(あらきがわ)などと合流しながら、隠岐の島町の旧西郷町市街地を貫流して西郷湾に注ぐ、流域面積43.7km、流路延長10.5kmの2級河川です。

洪水調節効果発揮事例(平成19年8月31日未明)

集中豪雨のようす

 山陰沖の日本海に停滞していた前線の影響により、平成19年8月28日から降り始めた雨は、29日にいったん収まりましたが、30日夜から31日未明にかけて再び強まり、記録的な集中豪雨となりました。

 このため八尾川(やびがわ)が各地で氾らんし、住宅等の浸水被害をもたらしました。

 銚子ダムの雨量計では、31日午前1時から2時の1時間に109ミリの猛烈な雨を記録し、総雨量は334ミリに達しました。

銚子ダムの調節効果

 この集中豪雨のため、31日午前1時50分には、ダムに流れ込む水の量(流入量)が計画規模の約2倍となる毎秒192立方メートル(単位:m3/秒)に達するという状況となりました。

 このような雨でしたが、銚子ダムの洪水調節機能(自然調節方式)により、最大流入量192m3/秒うち約96%の水をダムに貯め込み、下流の銚子川へ約7m3/秒の水を放流することで、下流の浸水被害拡大を防止しました。

 銚子ダムで時間雨量109ミリを記録した午前2時頃には、すでに八尾川本川、銚子川および上西川の合流点付近では、浸水被害が発生していましたが、これは八尾川本川と上西川から流れ込んだ多量の水による浸水であると考えられます。

 もし仮に銚子ダムがなかったとしたら、これに加えて銚子川からの多量の水が合流点に集中し、さらに甚大な浸水被害を引き起こしていたと考えられます。詳しくは下記の資料をご覧ください。

しまねの河川と海岸だより(外部サイト)(島根県土木部河川課)

洪水時最高水位(サーチャージ水位)到達

 31日午前3時以降、雨は徐々に収まりましたが、ダムの貯水位は引き続き上昇し、午前4時半すぎに洪水時最高水位(サーチャージ水位ともいいます)に到達したため、銚子ダムとして初めて非常用洪水吐きからの越流となりました。

 非常用洪水吐きからの越流により最大放流量(約25m3/秒)となったときには、すでに下流の八尾川の水位は低下している状況であり、越流により河川の氾らんを引き起こすことはありませんでした。

 このように、今回は記録的な集中豪雨でしたが、銚子ダムは洪水調節効果を発揮し、下流の浸水被害の拡大を防止することができました。もし仮に銚子ダムがなかったとしたら、平成3年および平成5年の台風による水害に匹敵するような被害が発生していたと考えられます。

非常用洪水吐きからの越流

非常用洪水吐きからの越流状況

洪水時最高水位到達状況

洪水時最高水位に到達したダム湖のようす

ダムからの情報発信

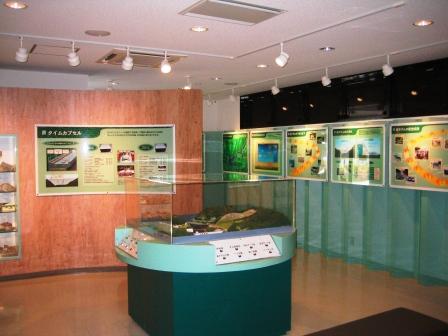

銚子ダム展示室

 銚子ダム管理所1階には、入館無料の展示室があり、平成12年のダム完成までを紹介していますのでダム展示室

ご利用ください(パネル展示やビデオあり)。

ダム見学

遠足や社会学習の一環で、地元隠岐の島町の小学生・中学生の皆さんにダム見学に来ていただいています。

ビデオ視聴や機械室見学など、短時間でも長時間でも職員がご案内させていただきますので、隠岐支庁県土整備局管理課(電話08512-2-9735)までお気軽にお問い合わせください!

平成27年度の銚子ダム見学の様子

銚子ダムだより

 流域の皆様に銚子ダムについて理解を深めていただくため、ダムに関する話題をまとめ、「銚子ダムだより」を発行しています。

 平成17年

第1号(4月発行)、第2号(9月発行)、第3号(11月発行)

 平成18年

第4号(4月発行)、第5号(7月発行)、第6号(10月発行)、第7号(12月発行)

 平成19年

第8号(5月発行)、第9号(10月発行)

 平成20年

第10号(3月発行)、第11号(6月発行)

 平成21年

第12号(6月発行)

 平成23年

第13号(6月発行)、第14号(12月発行)

 平成24年

第15号(6月発行)

 平成25年

第16号(6月発行)

 平成26年

第17号(6月発行)

 平成27年

第18号(6月発行)

 平成28年

第19号(6月発行)

銚子ダムパンフレット

 銚子ダムの3つの大きな役割(洪水調節・美しい川を守る・水道用水)をご理解いただくため、これまでの豪雨時や少雨時に銚子ダムが果たした役割についてまとめたパンフレットを作成しています。

 銚子ダムパンフレット(外部サイト)(PDF:A4サイズ6枚)



ダムの管理について

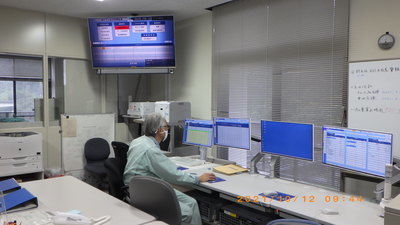

 銚子ダムにはさまざまな設備や機械があり、ダムの状態を24時間監視し、コントロールしています。

銚子ダム管理所では、大雨や渇水に対してダムの機能が適切に発揮されるように、日常は担当職員による巡視、点検をおこないますが、年に1度の設備・機械の定期的な点検、整備は外部の専門業者に委託しておこなっています。

 また、貯水池(伊賀湖)の水質を常に把握するため毎月水を採取し、検査しています。

受変電設備定期点検

電気設備の点検

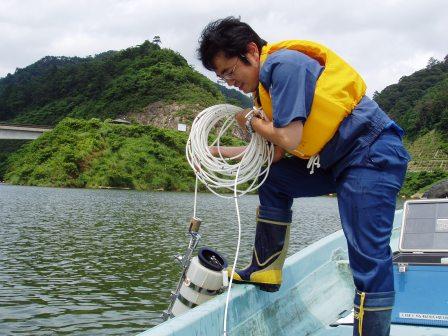

貯水池水質検査

貯水池の水質検査

銚子ダムからのお願い!

ダムのはたらきについて、ぜひ覚えておいていただきたいこと。

  1. 銚子ダムは自然調節方式ダムであり、洪水時にゲート操作による放流はおこないません。
  2. 銚子ダムはすべての洪水に対応できるわけではありません。
  3. 銚子ダムからサイレンが鳴った場合には、ただちに川から離れてください。

(注釈)

1.ダムから放流する水の量を人が制御する「機械式水門(ゲート)」を有していない洪水調節方式ですので、ダム貯水位に応じた量の水が常用洪水吐きから自然に放流されます。なお、放流量は一定ではなく貯水位が上がるにつれて増加していきます。このためダム担当職員は、洪水時にはダムの状況(雨量、ダム貯水位、ダムへの流入量など)を関係機関(町役場、所轄警察署)に対して適切に情報提供するため、常に監視する体制を執っています。

2.ダムの規模は、平成3年9月に隠岐地方をおそった集中豪雨を想定した計画にもとづいていますが、想定以上の豪雨となった場合にはダムに水を貯めきれずに非常用洪水吐きからの放流(越流)が始まる恐れがあります。この場合ダムから放流される水の量が急激に増えるため、河川の水位が急激に増加します

 (平成19年8月の集中豪雨では、貯水位が洪水時最高水位に到達し越流しました)

3.上記2.のように下流河川の水位が急激に増加する恐れがある場合には、関係機関に通知するとともにダムからサイレンを鳴らし、さらに警報車でのパトロールによる呼びかけをおこないます。もし、防災行政無線で役場から避難等に関する放送があった場合にはその指示等にも従ってください。

 (平成19年8月の集中豪雨では、越流が予想される1時間前までに関係機関に通知したうえで、30分前までにダムからサイレンを鳴らし、警報車でパトロールをおこないました)

ダム下流写真

▲ダム下流側(写真中央2階建物が管理所)

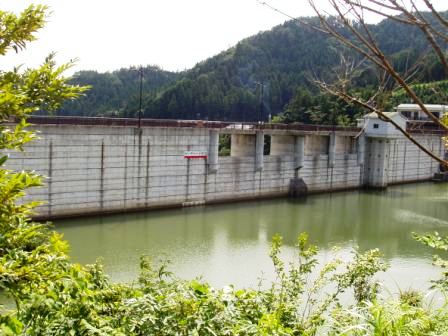

ダム上流写真

▲ダム上流側(写真右端2階建物が管理所)

 ※上の写真で、水が出ているところを常用洪水吐きと呼び通常はここから放流されます。ただし大雨が続き、ダム貯水池の水位が上昇するにつれて放流量は増加していきます。

 万が一ダム貯水池内に水を貯めきれなくなった場合には、平成19年8月の集中豪雨のように、写真中央にある4つの穴(非常用洪水吐き)から放流が始まり、下流河川の水位が急激に増加する恐れがあります。
