矢原川発電所

矢原川発電所は、益田市美都町宇津川地内において昭和36年9月に運転開始した発電所で、三隅川支流矢原川からの取水により、最大使用水量0.50m/s、最大出力100kWの発電をしています。



諸元

要目

  • 発電所名:矢原川発電所
  • 発電所位置:益田市美都町宇津川ハ1409の1矢原全景
  • 使用河川名:三隅川水系矢原川
  • 認可最大出力:100kW
  • 発電型式:水路式
  • 最大有効落差:29.79m
  • 最大使用水量:0.50m3/s
  • 送電系統:上古和線(6.6kV)に接続
  • 運転開始年月日:昭和36年9月16日
  • 制御方式:遠方監視制御

土木工作物

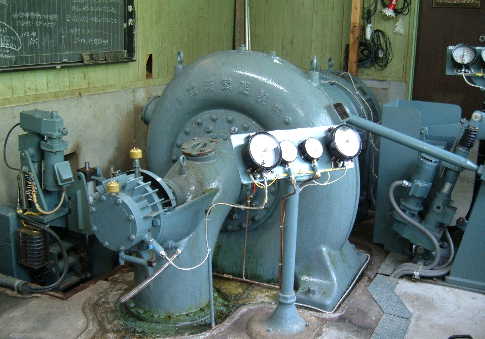

  • 貯水池(流込型式)矢原発電機
  • ダム(矢原川取水堰)

 型式:重力式コンクリートダム

 頂長及び高さ:32.25m5.5m

  • 導水路

 総亘長:1,063.772m

 種類及び構造:蓋渠、水路橋

  • 水圧鉄管

 径:上部0.57m下部0.47m

 延長:41.737m

主要機器

  • 水車

 種類:フランシス水車

 型式:横軸単輪単流渦巻型

 最大出力:112kW

 使用水量:0.50m3/s

 回転数:900rpm

  • 発電機

 種類:交流三相誘導発電機

 型式:横軸籠型開放直結型

 定格出力:100kW
