勝地発電所

勝地発電所は、江津市桜江町八戸地内において平成12年10月に運転開始した発電所で、平成7年に農協から譲り受けた勝地川発電所を再開発したものです。

八戸川支流の家古屋川から取水することにより、最大使用水量3.00m3/s、最大出力770kWの発電をしています。

諸元

要目

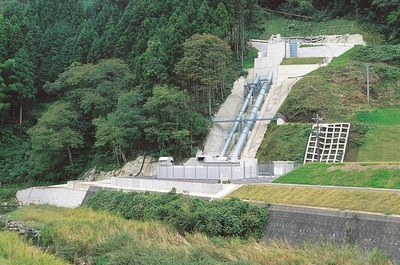

  • 発電所名:勝地発電所勝地全景
  • 発電所位置:江津市桜江町八戸1216の4
  • 使用河川名:江の川水系八戸川支流家古屋川
  • 認可最大出力:770kW
  • 発電型式:水路式
  • 最大有効落差:33.20m
  • 最大使用水量:3.00m3/s
  • 送電系統:今市線(66kV)に接続
  • 運転開始年月日:平成12年10月1日
  • 制御方式:遠方監視制御

土木工作物

  • 貯水池(流込型式)

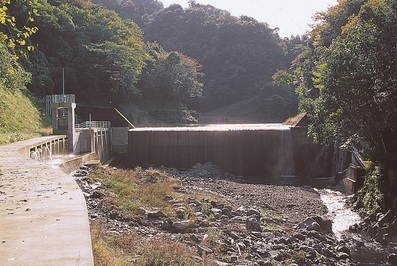

  • ダム(砂防堰堤)砂防堰堤

 型式:重力式コンクリートダム

 頂長及び高さ:42.15m11.6m

  • 導水路

 総亘長:955.3m

 種類及び構造:矩形暗渠、馬蹄型無圧隧道

  • 水圧鉄管

 内径:1.2〜0.75m

 延長:44.9m(水圧鉄管)、41.3m(余水管)

主要機器

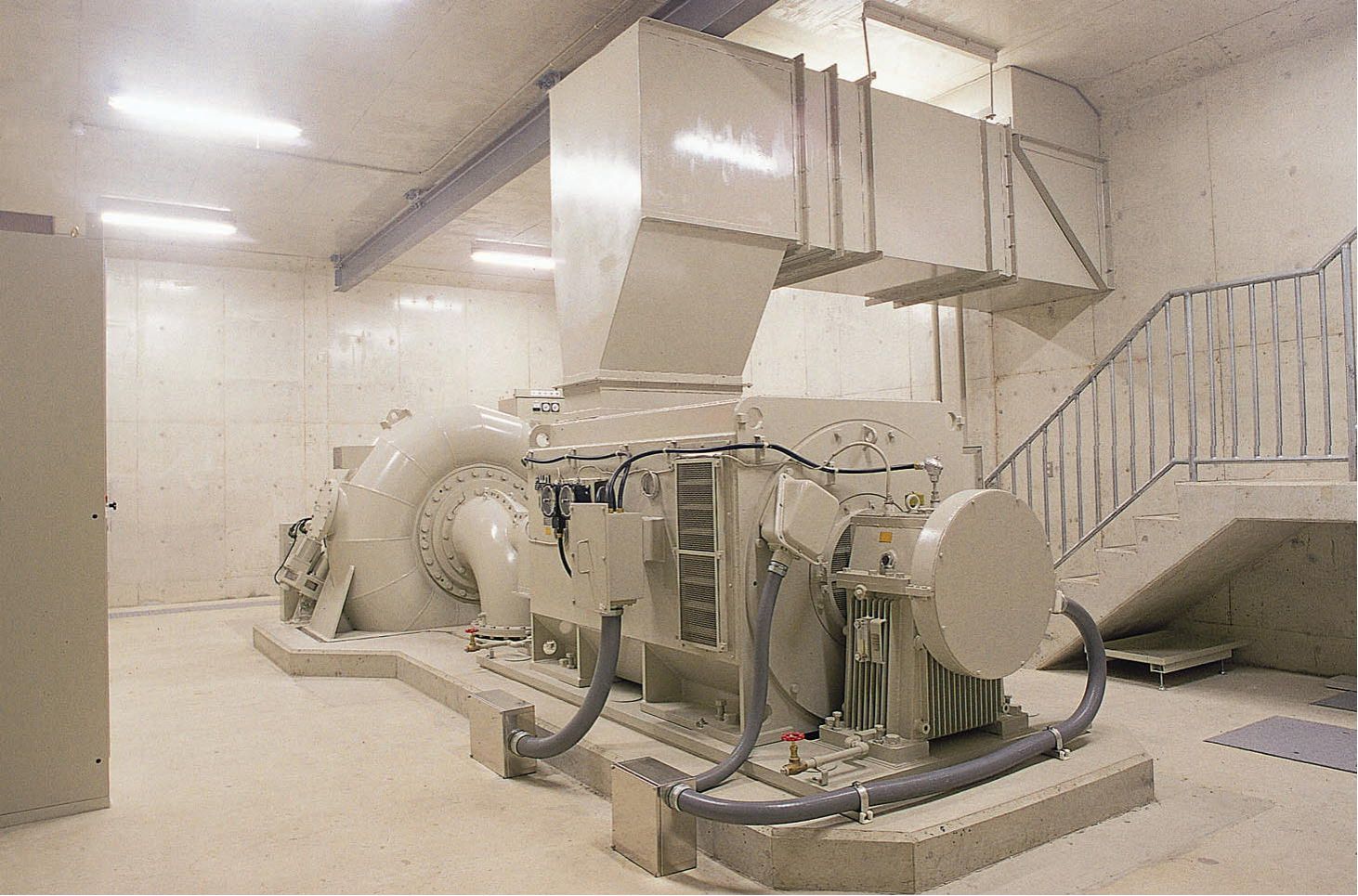

  • 水車発電機

 種類:フランシス水車

 型式:横軸単輪複流渦巻型

 最大出力:820kW

 使用水量:3.00m3/s

 回転数:720rpm



  • 発電機

 種類:交流三相同期発電機

 型式:横軸回転界磁出口管通風型

 定格出力:770kVA
