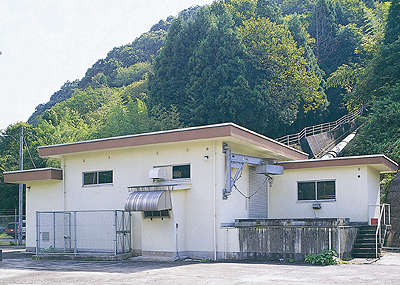

飯梨川第二発電所

 飯梨川第二発電所は、飯梨川第一発電所の約3.1km下流の安来市広瀬町菅原地内において昭和43年11月に運転開始した発電所で、飯梨川第一発電所の放水口に直結して取水し、有効落差46.43mを利用して、最大使用水量3.70m/s、最大出力1,400kWの発電をしています。

諸元

要目

飯梨川第二発電所

  • 発電所名:飯梨川第二発電所
  • 発電所位置:安来市広瀬町菅原695の7
  • 使用河川名:斐伊川水系飯梨川
  • 認可最大出カ:1,400kW
  • 発電型式:水路式
  • 最大有効落差:46.43m
  • 最大使用水量:3.70m3/s
  • 送電系統:菅原連絡線を経て菅原変電所(66kV)に接続
  • 運転開始年月日:昭和43年11月1日
  • 制御方式:遠方監視制御

土木工作物



  • 導水路総亘長:3,017.528m水車発電機

 種類及び構造:無圧隧道暗渠

  • 水鉄圧管:上部1.35m下部1.00m
    延長100.405m

主要機器

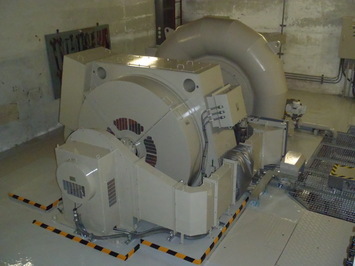

  • 水車:フランシス水車
    型式横軸単輪単流渦巻型
    最大出力1,475kW
    使用水量3.70m3/s
    回転数720rpm
  • 発電機:交流三相誘導発電機
    型式横軸籠型回転子型

 定格出力1,400kW
変圧器容量1,600kVA
