隠岐大峯山風力発電所雷害対策(避雷塔設置)工事について

企業局電気事業工業用水道事業水道事業工業団地決算、業務環境保全地域貢献地域活動施設見学高野山風力発電斐伊川水道水質情報発電情報





島根県企業局東部事務所では、隠岐大峯山風力発電所の雷害対策として、避雷塔の設置工事を行いました。

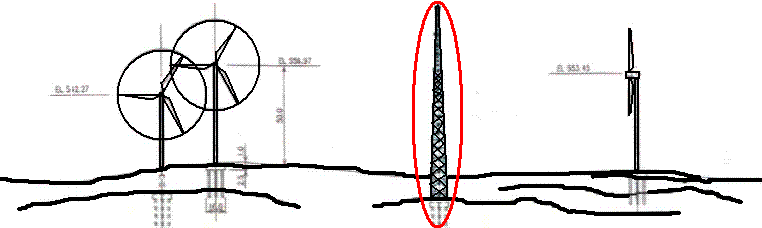

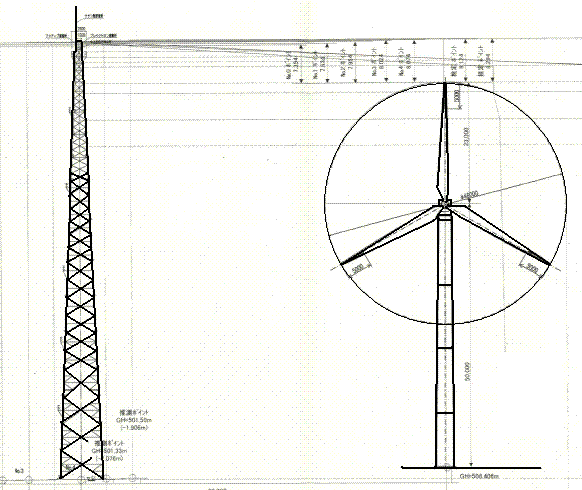

概要図(赤い囲みの部分が今回設置した避雷塔です)

工事の概要

 概要図



工事名:隠岐大峯山風力発電所雷害対策(避雷塔設置)工事

場所:隠岐郡隠岐の島町大字西村大峯山

期間:平成18年6月13日から11月30日まで

鉄塔形状:自立式四角断面アングルトラス鉄塔

地上高:80m

根開き:8m×8m

避雷器:電子制御方式避雷針

 雷雲のエネルギーを利用して、落雷直前に避雷針先端で

火花放電を発生させ、雷を捕らえるタイプの避雷針です。

基礎杭:L9.00mー15.00mφ1.30m×4本





工事の状況写真

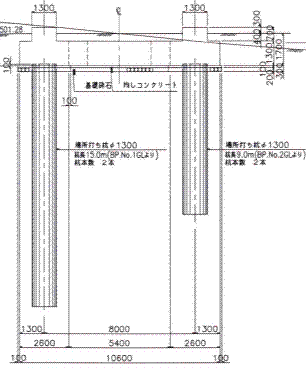

基礎杭施工状況基礎の写真現場打杭:φ1.30m×L9.00mー15.00mオールケーシング×4本

  オールケーシングの写真

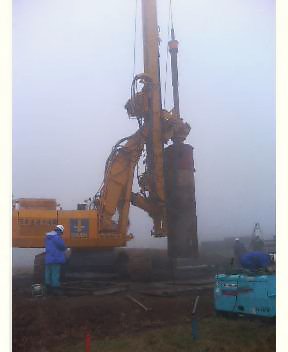

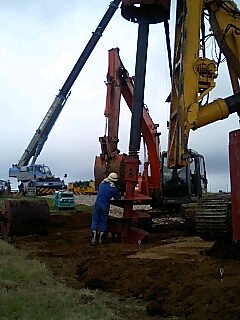

オールケーシング機械による掘削

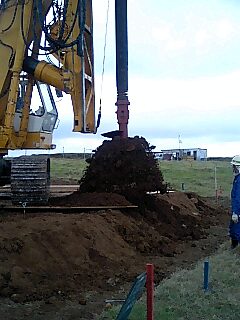

ドイツバウアー社の機械によるケーシング掘削

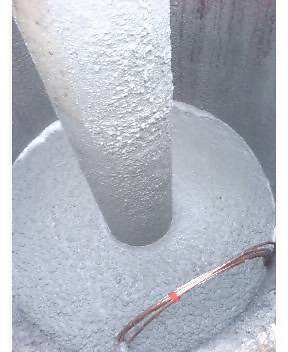

ケーシング内の土砂撤去アタッチメントセット

 掘削中の写真

  掘削中

アタッチメントによる土砂撤去

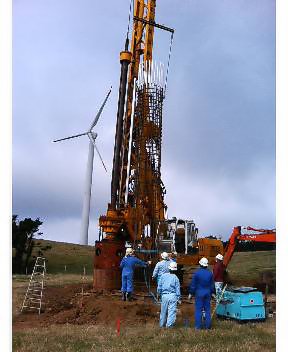

  かご鉄筋挿入

コンクリート打設完了 牛は毎日見学に来ます

 牛は毎日見に来ています



 かご鉄筋挿入コンクリート打設完了

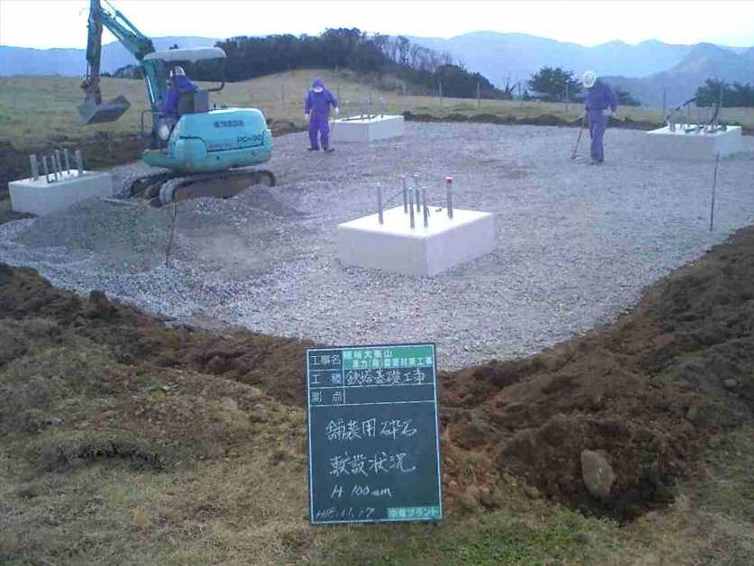

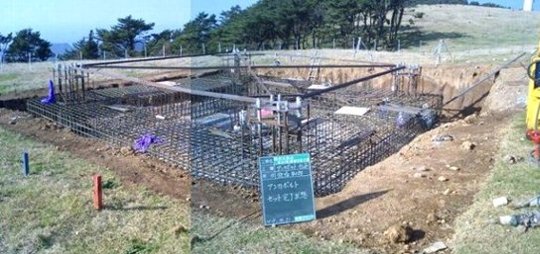

 ベース鉄筋完了 ベースコンクリート完了 舗装用採石敷設状況

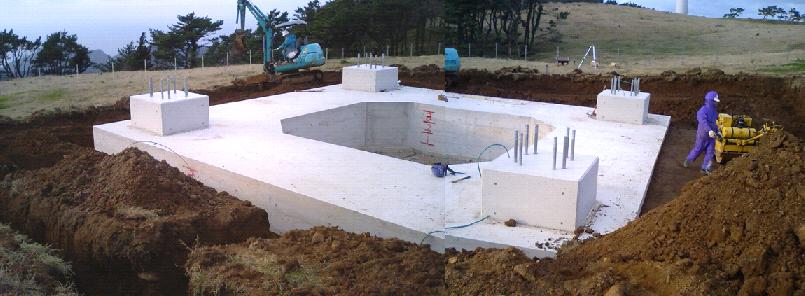

 左:ベース鉄筋完了中:ベースコンクリート完了右:舗装用採石敷設状況

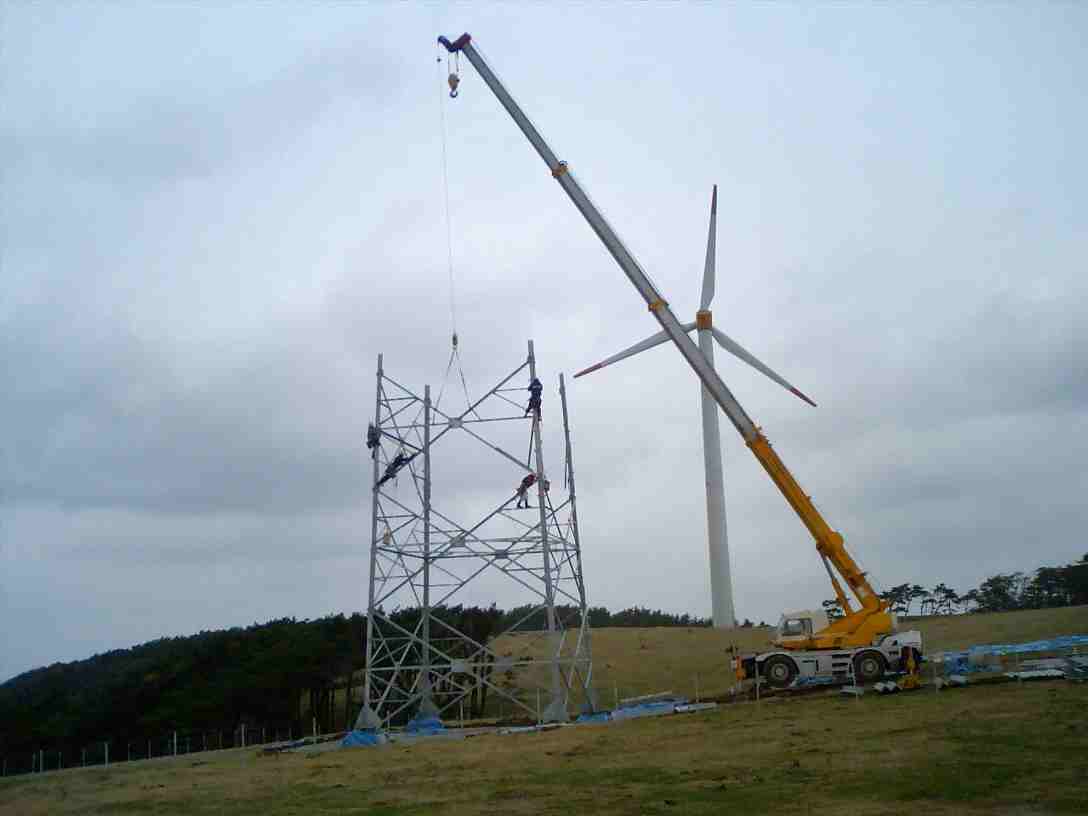

鉄塔脚部設置 鉄塔1/14節目まで組立完了 鉄塔3/14節目まで組立完了

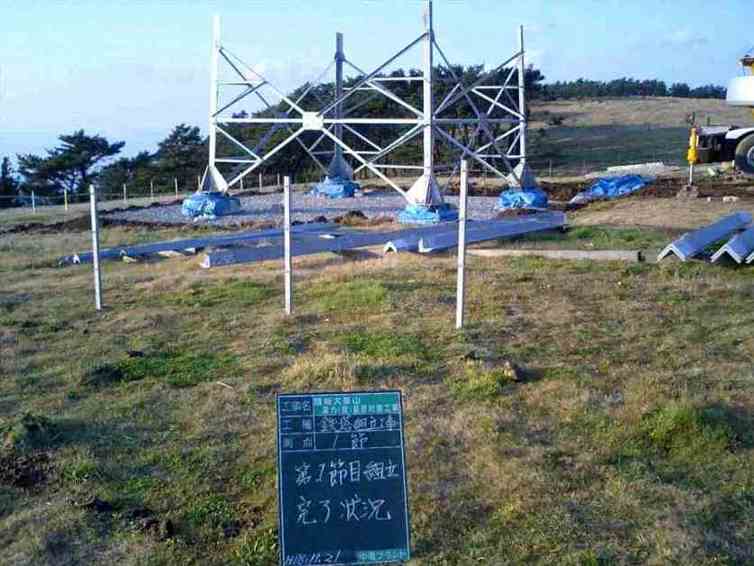

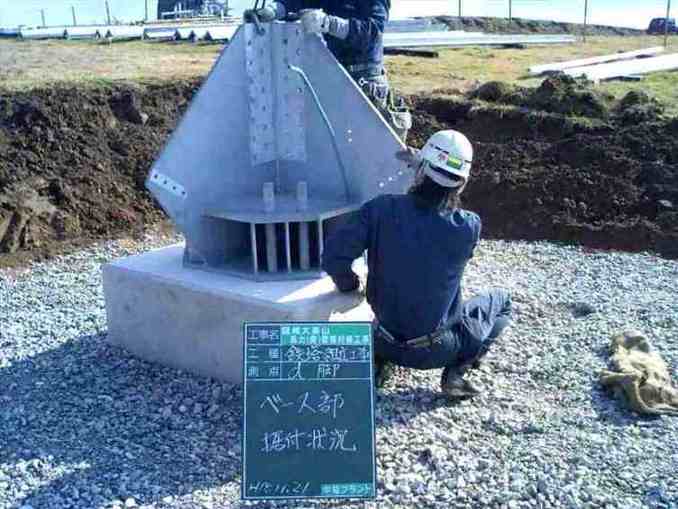

左:鉄塔脚部設置中:鉄塔1/14節目まで組立完了右:鉄塔3/14節目まで組立完了

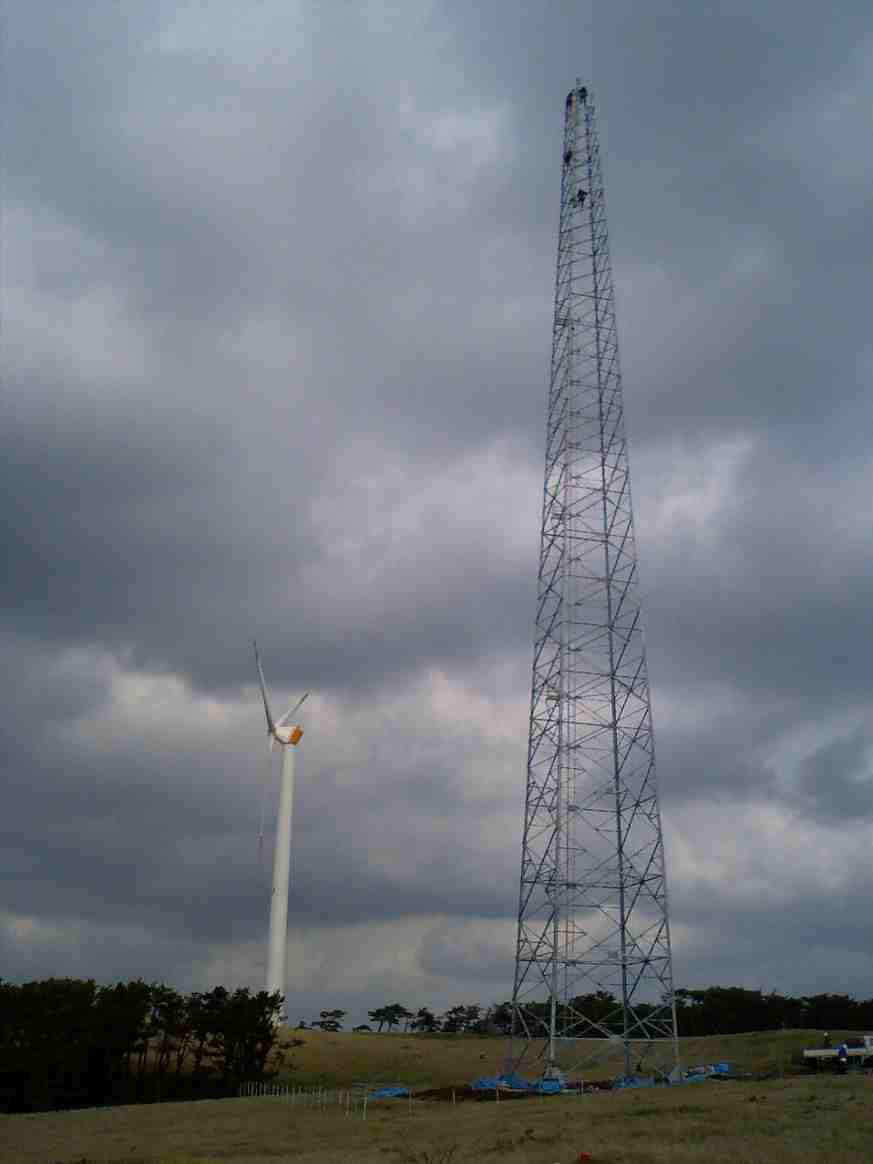

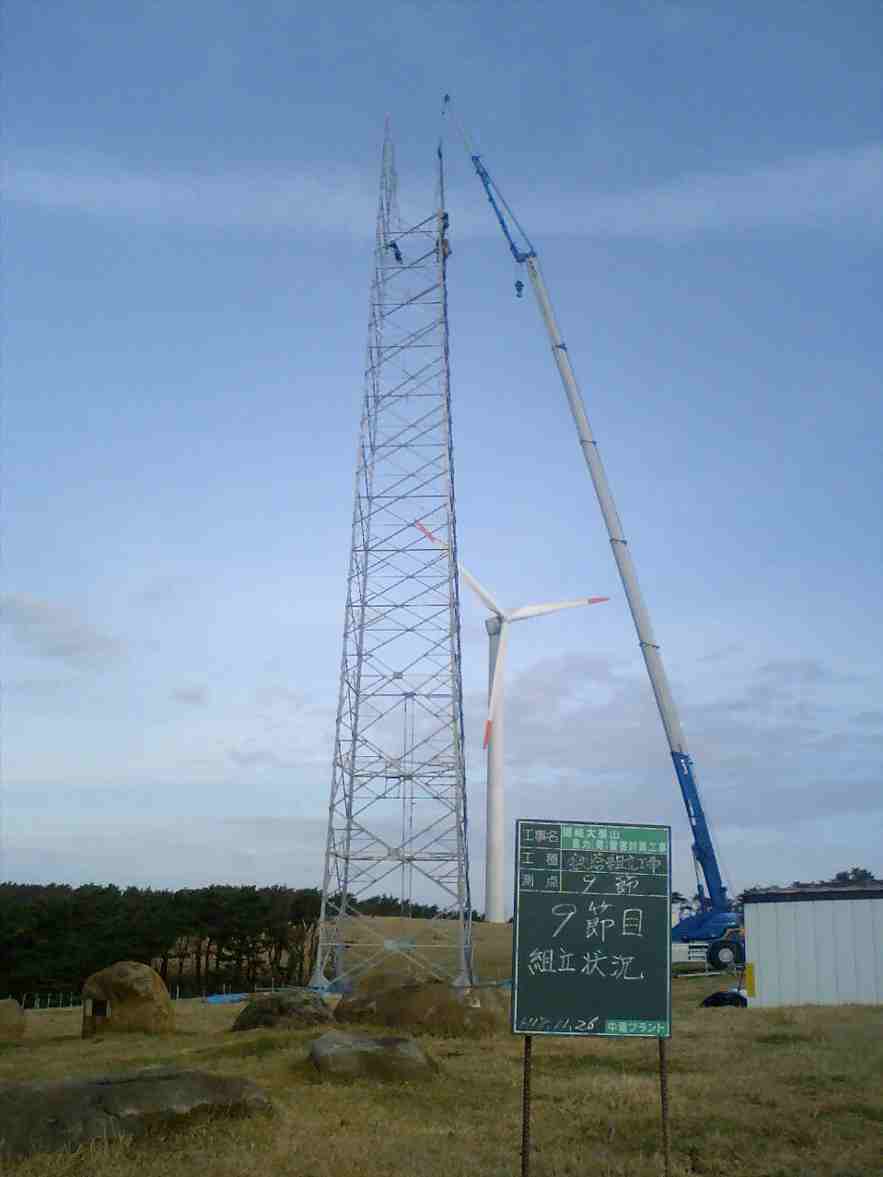

鉄塔9/14節目まで完了 鉄塔13/14節目まで組立完了 避雷塔頂部から見た2号風車

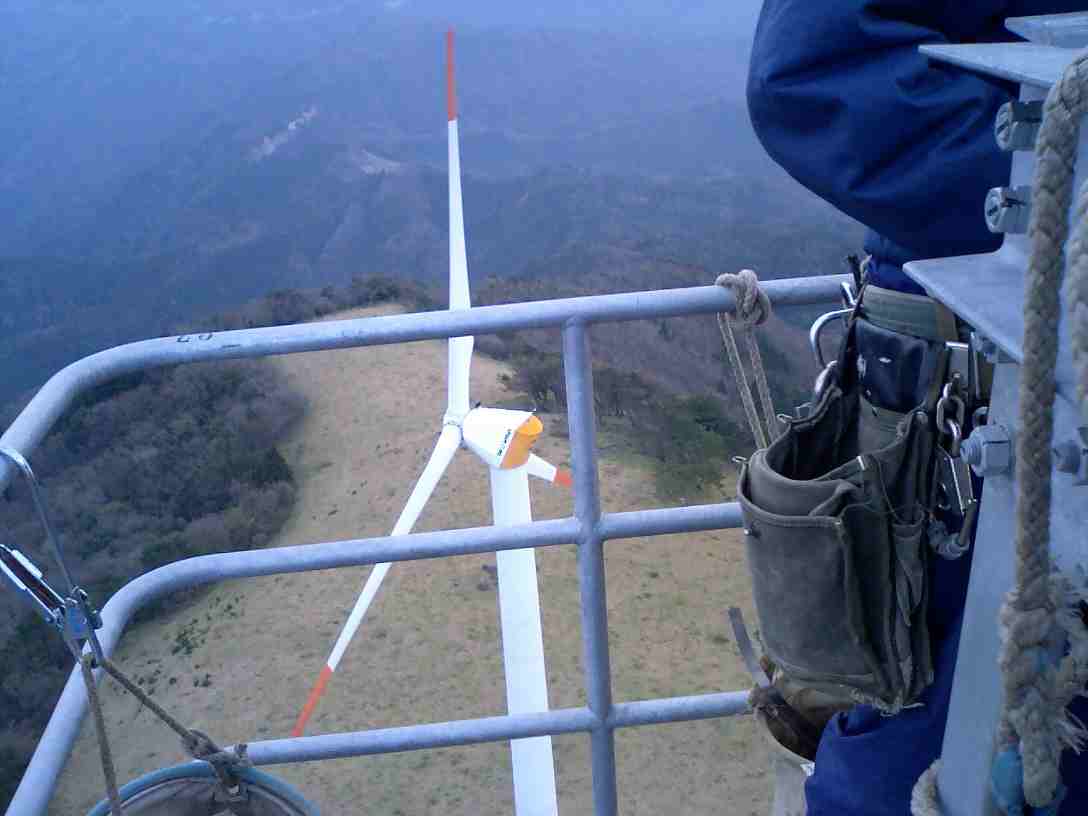

左:鉄塔9/14節目まで組立完了中:鉄塔13/14節目まで組立完了右:避雷塔頂部から見た2号機風車

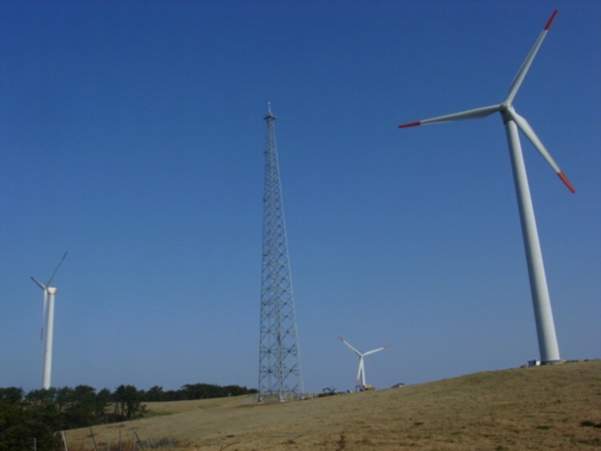

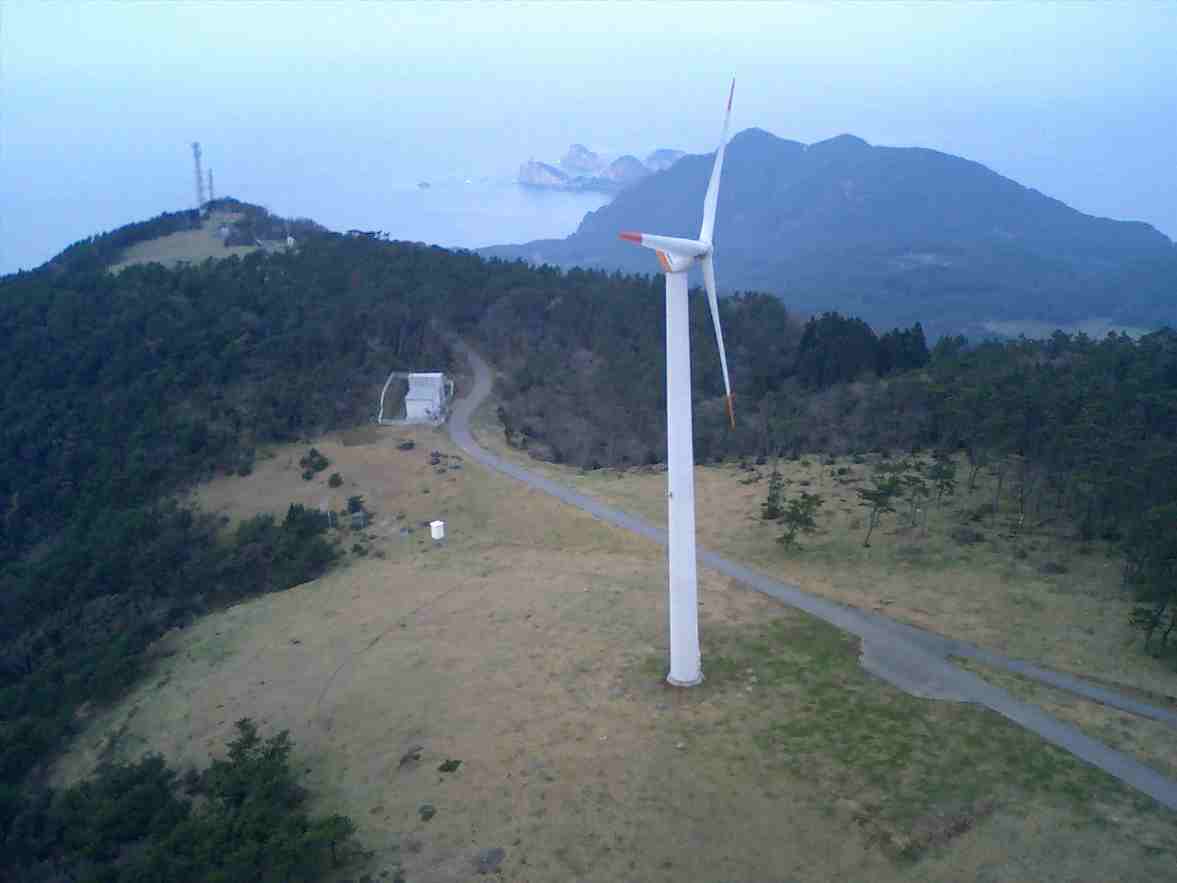

避雷塔頂部から見た1号機風車 1号から2号機風車間にそびえ立つ淡い巨頭 風力発電設備全景

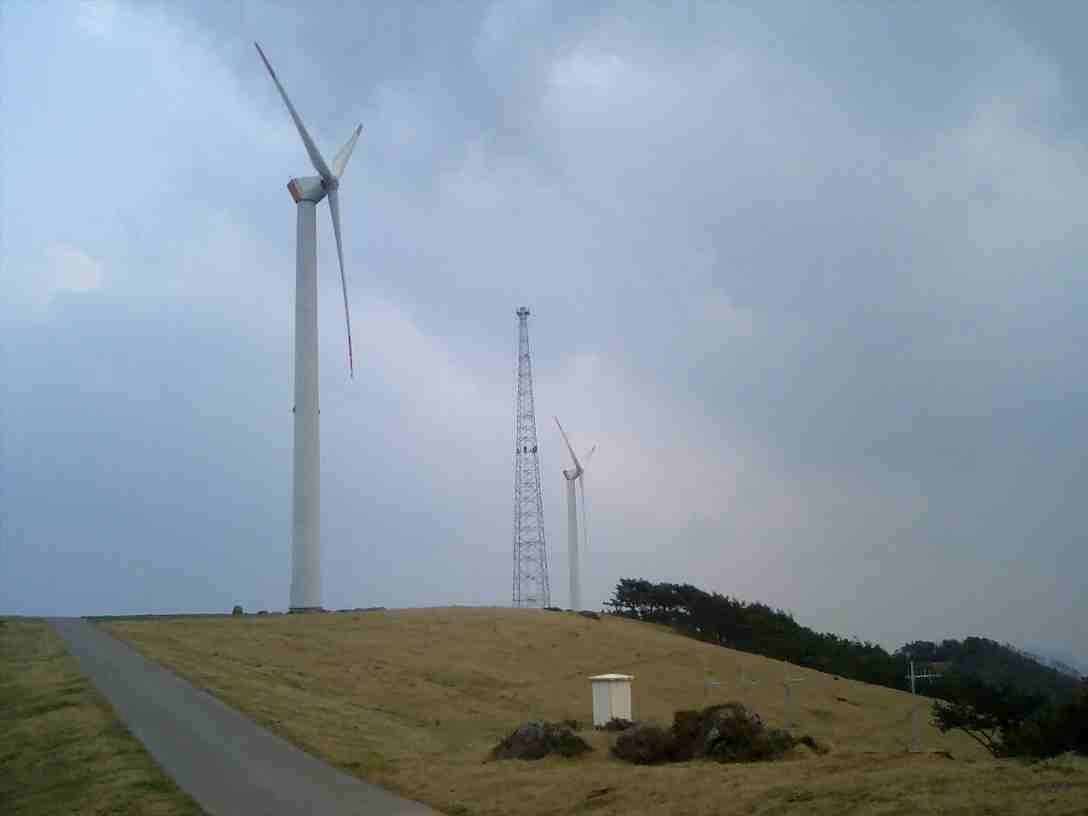

左:避雷塔頂部から見た1号機風車中:避雷塔完成(風車間にそびえ立つ巨塔)右:風力発電設備全景(左:1号、中:3号、右:2号)

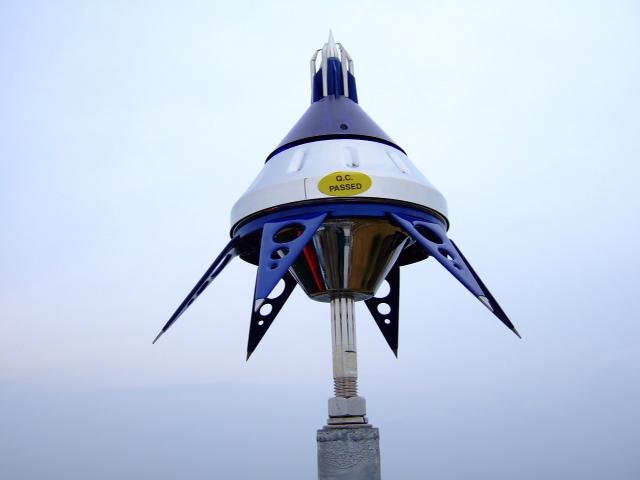

プレベクトロン避雷針  中高度航空障害灯

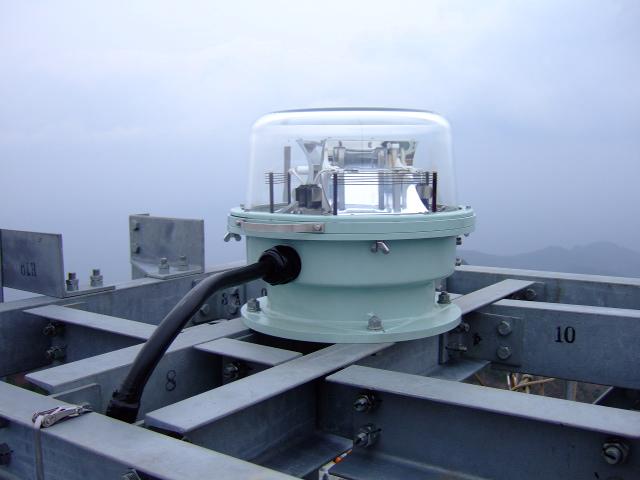

左:プレベクトロン避雷針(避雷塔頂部)右:中高度航空障害灯(昼夜問わず点滅中)
